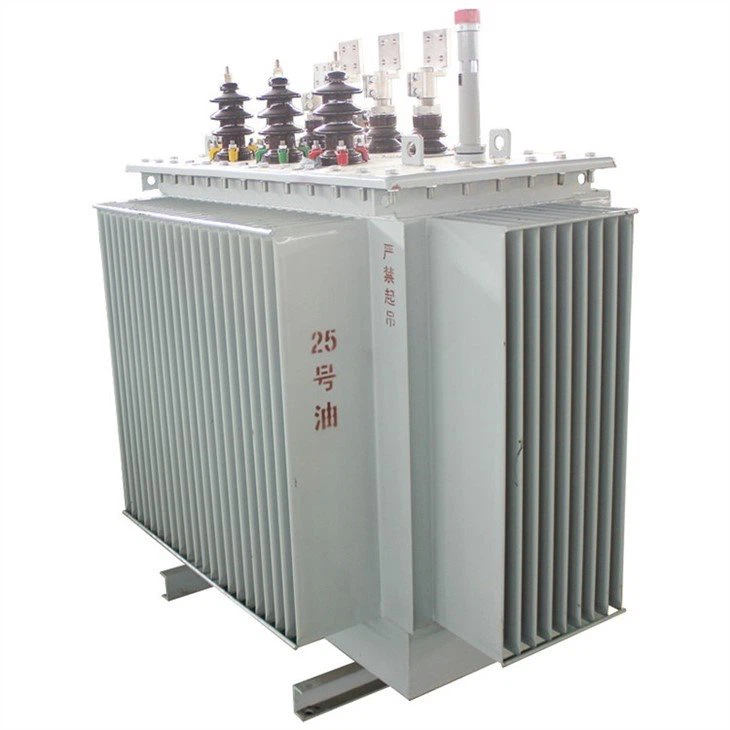

ترانسفورماتور پست برق توزیع آلیاژ آمورف

ویژگی اصلی ترانسفورماتور آلیاژی آمورف که با ترانسفورماتور معمولی متفاوت است این است که هسته از نوع جدیدی از آلیاژ ماده - آمورف رسانای مغناطیسی استفاده می کند. در مقایسه با اتلاف بدون بار ترانسفورماتور هسته ای ورق فولادی سیلیکونی، حدود 75٪ کاهش می یابد و جریان بدون بار حدود 80٪ کاهش می یابد.

(1) تلفات بدون بار ترانسفورماتور آلیاژی آمورف در مقایسه با ترانسفورماتور S11 بیش از 65٪ کاهش می یابد، جریان بدون بار حدود 80٪ کاهش می یابد و هزینه عملیاتی سالانه به طور متوسط ​​22.7 کاهش می یابد. ٪.

(2) ترانسفورماتور هیچ تلفات ساختاری ندارد و هسته آهنی یک ساختار سه فاز چهار قاب پنج ستونی را اتخاذ می کند. شار مغناطیسی توالی صفر در دو ستون کناری جریان دارد و شار مغناطیسی از جعبه عبور نمی کند، بنابراین هیچ افت ساختار گرمایشی رخ نمی دهد.

(3) گروه اتصال ترانسفورماتور Dyn11 را برای کاهش تأثیر هارمونیک ها بر شبکه برق و بهبود کیفیت منبع تغذیه اتخاذ می کند.

(4) سیم پیچ ولتاژ پایین ترانسفورماتور از یک سیم پیچ فویل مسی استفاده می کند و سیم پیچ یک مستطیل گرد است.

(5) ساختار بدنه ترانسفورماتور از "تکیه بالایی و پشتیبانی پایینی" استفاده می کند تا استرس روی هسته آهنی را تا حد امکان کاهش دهد و عملکرد الکترومغناطیسی هسته آهن آلیاژی آمورف را تضمین کند.

(6) لباس ترانسفورماتور با ظرفیت کوچک از فناوری لباس عمودی استفاده می کند و لباس ترانسفورماتور با ظرفیت بزرگ از فناوری لباس افقی استفاده می کند و سر و صدا و از دست دادن بدون بار ترانسفورماتور به شدت کنترل می شود.

(7) جعبه ترانسفورماتور یک ساختار کاملاً محصور را اتخاذ می کند. جعبه با روغن سیلیکون با ضد اکسیداسیون خوب، مقاومت در برابر دمای بالا و عملکرد چرخه حرارتی پر شده است و ترانسفورماتور اساساً در حالت بدون تعمیر و نگهداری است.

(8) ترانسفورماتور تزریق روغن خلاء را برای از بین بردن کامل حباب های هوا در سیم پیچ و اطمینان از پایداری عملکرد عایق اتخاذ می کند.

(9) یک پوشش محافظ در بالای بوشینگ های ولتاژ بالا و پایین ترانسفورماتور نصب شده است، هیچ هادی در معرض دید قرار نمی گیرد و از سیم کشی کابل برای دستیابی به حفاظت عایق کامل استفاده می شود.

ارتفاع: h< 1000m

حداکثر میانگین رطوبت نسبی روزانه: 95% (20 درجه)

دمای محیط: -25 درجه

مقاومت در برابر زلزله: شتاب افقی زمین {{0}}.2 گرم، شتاب عمودی زمین: 0.2 گرم

دما: میانگین حداکثر دما: T<+35°C

شکل موج ولتاژ تغذیه باید تقریباً یک موج سینوسی باشد

حداقل میانگین دمای استفاده ماهانه: T< -25°C (outdoor)

ولتاژ تغذیه ترانسفورماتور سه فاز باید تقریباً متقارن باشد

حداکثر اختلاف دمای روزانه: 25 درجه

محل نصب: بدون لرزش و شوک شدید، بدون فاجعه پاییزی، بدون آلودگی جدی، بدون محیط خورنده شیمیایی و گرد و غبار، بدون خطر انفجار.

رطوبت: حداکثر میانگین رطوبت نسبی: 90٪ (20 درجه)

 تست ترانسفورماتور قبل از نصب

1. اندازه گیری مقاومت عایق سیم پیچ به زمین.

2. مقاومت در برابر تست ولتاژ.

3. اندازه گیری نسبت ولتاژ و تأیید برچسب گروه اتصال.

4. اندازه گیری جریان بدون بار و تلفات بدون بار.

5. امپدانس اتصال کوتاه و اندازه گیری تلفات بار.

6. اندازه گیری مقاومت سیم پیچ.

7. تست روغن ترانسفورماتور.

مدل و معنا

پارامتر فنی ترانسفورماتور قدرت آلیاژی آمورف هرمتیک سری S(B)H15-

دستورالعمل سفارش

(1) مدل ترانسفورماتور:

(2) ظرفیت نامی: ______KVA

(3) تعداد فازها: سه فاز، تک فاز

(4) فرکانس: 50 هرتز، 60 هرتز

(5) ولتاژ نامی (ولتاژ بالا/ولتاژ پایین):____________________

(6) محدوده ضربه: ±______x_____%

(7) برچسب گروه اتصال: Dyn11 Yyn0 Yy0(D11) سایرین

(8) ولتاژ امپدانس انگلستان: ____________%

(9) روش خنک کننده: AN AF

(10) سایر الزامات:

کارخانه ما مساحتی معادل 33300 متر مربع با مساحت کل ساخت و ساز 6100 متر مربع را پوشش می دهد. در حال حاضر 260 کارمند، از جمله 18 تکنسین که سال ها در تحقیق و توسعه محصولات ترانسفورماتور مشغول هستند و 8 مدیر شرکتی با کیفیت بالا مشغول به کار هستند. با گسترش مقیاس تولید و افزایش انواع محصولات، اکنون به یک شرکت نوآورانه با فناوری پیشرفته تبدیل شده است که ظرفیت تولید سالانه آن بیش از 1000MVA است که طراحی، تولید و فروش ترانسفورماتورهای نوع باز خشک، اپوکسی را ادغام می کند. ترانسفورماتورهای نوع خشک ریخته گری رزین، ترانسفورماتورهای آلیاژی آمورف و ترانسفورماتورهای ویژه.

چراهبی تیانوی

1. ارائه راه حل های برق بسته بندی شده با کیفیت در کوتاه ترین زمان در صنعت به مشتریان تجاری و صنعتی.

2. تولید و عرضه محصول مطابق با بالاترین استانداردهای کیفیت صنعت - ISO 9001 و SANS.

3. ما برای نگهداری مقادیر زیادی از ترانسفورماتورهای استاندارد و تابلو برق MV در انبار سرمایه گذاری می کنیم - ما به سرعت عرضه می کنیم و پشتیبانی اضطراری 24/7 را برای اطمینان از حداقل خرابی ارائه می دهیم.

4. بخش های اختصاصی، زیرساخت ها و پرسنل بسیار آموزش دیده ما امکان نصب، خدمات و تامین سریع و کامل در محل را فراهم می کند.
