ترانسفورماتور 63 KVA

ترانسفورماتور غوطه‌ور در روغن S11، ولتاژ نامی 10KV، ظرفیت شامل 30KVA, 50KVA, 63KVA, 80KVA, 100KVA, 125KVA, 160KVA, 200KVA, 250KVA, 315KVA, 315KVAKVA, 63KVA, 450 1000KVA، 1250KVA، 1600KVA، 2000KVA، 2500KVA، 3150KVA، 4000KVA، 5000KVA، و غیره

ترانسفورماتور S{0}}KVA یک ترانسفورماتور قدرت 10KV/0.4KV غوطه‌ور در روغن است که می‌تواند از تمام مس یا تمام آلومینیوم ساخته شود. ظرفیت نامی آن 63KVA، متعلق به ترانسفورماتور سه فاز روغنی S11، با حجم کم، صدای کم و سایر مزایا، مورد استفاده در مناطق مسکونی شهری، پارک های صنعتی و مراکز تجاری و سایر اماکن، یکی از محصولات اصلی شرکت ما می باشد. .

مشخصات ترانسفورماتور 63 KVA

1. ظرفیت رتبه بندی: 63KVA

ظرفیت بار ترانسفورماتور 63 KVA: 56 کیلو وات

2. ولتاژ نامی: 10KV/0.4KV

3. رتبه جریان ترانسفورماتور 63 KVA: 91A

4. گروه برداری: Yyn0

5. تلفات بدون بار: 180 وات

6. تلفات بار: 850 وات

7. امپدانس اتصال کوتاه: 4%

8. ولتاژ امپدانس سیم پیچ: 4.5KV

9. روش خنک کننده: ONAN

10. 63 KVA روغن ترانسفورماتور ظرفیت: 200L

11. وزن ترانسفورماتور 63 KVA: 760 کیلوگرم

12. ابعاد ترانسفورماتور 63 KVA: 770*960*1100mm

13. قیمت ترانسفورماتور مسی 63 KVA: USD1*{3}}.00/SET

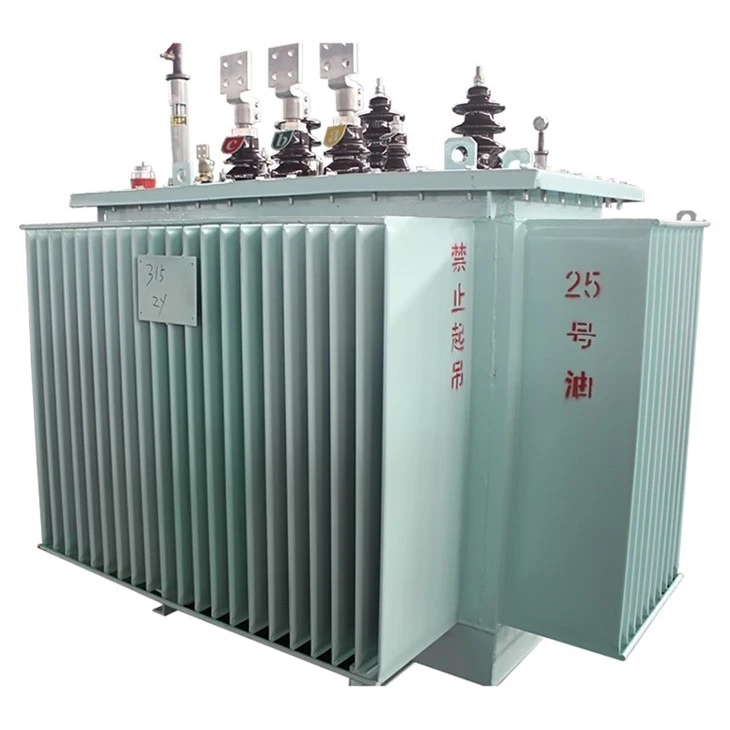

تصویر ترانسفورماتور 63 KVA

جزئیات ترانسفورماتور 63 KVA

پلاک ترانسفورماتور 63 KVA

نمودار اندازه ترانسفورماتور 63 KVA

هسته ترانسفورماتور 63 KVA از ورق فولادی سیلیکونی نورد سرد وارداتی ساخته شده است که تلفات بدون بار و جریان بدون بار را تا حد زیادی کاهش می دهد و برای اطمینان از استحکام هسته و کاهش نویز هسته را می چسباند.

سیم‌پیچ‌های فشار قوی و پایین با مس بدون اکسیژن، سیم‌پیچ‌های ولتاژ پایین 500 کیلوولت آمپر و زیر ساختار سیلندر دولایه، 630 کیلوولت آمپر و بالای ساختار مارپیچ دوبل یا چهار مارپیچ و سیم‌پیچ‌های ولتاژ بالا سیلندر چند لایه هستند. ساختار

گروه اتصال ترانسفورماتور 63 KVA از Dyn11 برای کاهش تأثیر هارمونیک ها بر شبکه برق و بهبود کیفیت منبع تغذیه استفاده می کند.

ترانسفورماتور ساختاری کاملاً مهر و موم شده است که عمر سرویس و نگهداری را بدون نیاز به نگهداری افزایش می دهد.

مقدار نویز اندازه گیری شده کمتر از استاندارد است.

پس از حمل و نقل عادی این سری از ترانسفورماتورها، می توان قطعات مربوطه را نصب کرد، تست پروژه پذیرش را پس از گذراندن به بهره برداری رساند.

استاندارد اجرایی

GB 1094.1 ترانسفورماتور قدرت

دستورالعمل های بارگذاری GB/T 15164 برای ترانسفورماتورهای قدرت غوطه ور در روغن

ترانسفورماتور قدرت سه فاز غوطه ور در روغن GB/T 6451 راهنمای بار روغن ترانسفورماتور GB 2536

روش تهیه مدل محصول ترانسفورماتور JB/T 3837 کثیف دستورالعمل تست ترانسفورماتور قدرت JB/T 501

GB 1094.3 سطوح عایق و آزمایش های عایق برای ترانسفورماتورها شکاف های هوا برای عایق خارجی DL/ T572 کد برای عملکرد ترانسفورماتور

1. ترانسفورماتور چیست؟

ترانسفورماتور نوعی تجهیزات قدرت بر اساس قانون القای الکترومغناطیسی فارادی است که از اصل القای الکترومغناطیسی برای تبدیل انرژی الکتریکی AC به ولتاژها، توان ها یا فرکانس های مختلف استفاده می کند. از یک سیم پیچ ولتاژ بالا، یک سیم پیچ ولتاژ پایین و یک هسته آهنی تشکیل شده است. از طریق ترانسفورماتورها، توان به طور موثری توزیع و منتقل می شود.

2. چرا ترانسفورماتورها باید در روغن غوطه ور شوند؟

ترانسفورماتورهای غوطه ور در روغن می توانند جریان داخل ترانسفورماتور را به طور موثر ایزوله و تثبیت کنند و در عین حال از ترانسفورماتور در برابر خوردگی و رطوبت محافظت کنند. روغن نه تنها یک ماده عایق است، بلکه می تواند گرما را انتقال دهد و از آتش سوزی جلوگیری کند. بنابراین، به طور گسترده ای در تجهیزات ولتاژ بالا استفاده می شود.

3. مزایای ترانسفورماتور S{1}} KVA چیست؟

ترانسفورماتور S{0}}KVA دارای مزایای اندازه کوچک و نویز کم است. در جنبه صرفه جویی در مصرف انرژی، از هسته سه حلقه ای استفاده شده است که به ترتیب برای سیم پیچ ولتاژ پایین، سیم پیچ فشار قوی و سیم پیچ خنثی طراحی شده است. ترانسفورماتور از نظر فضای کف با نوآوری فنی و بهینه سازی بهبود یافته و به تدریج از حجم آن کاسته می شود که برای محیط با فضای محدود مناسب است. ضمناً از نظر نویز، لرزش و صدای ترانسفورماتور کاهش می یابد.

4. ترانسفورماتور 63 kva چه مقدار بار را می تواند تحمل کند؟

850W
