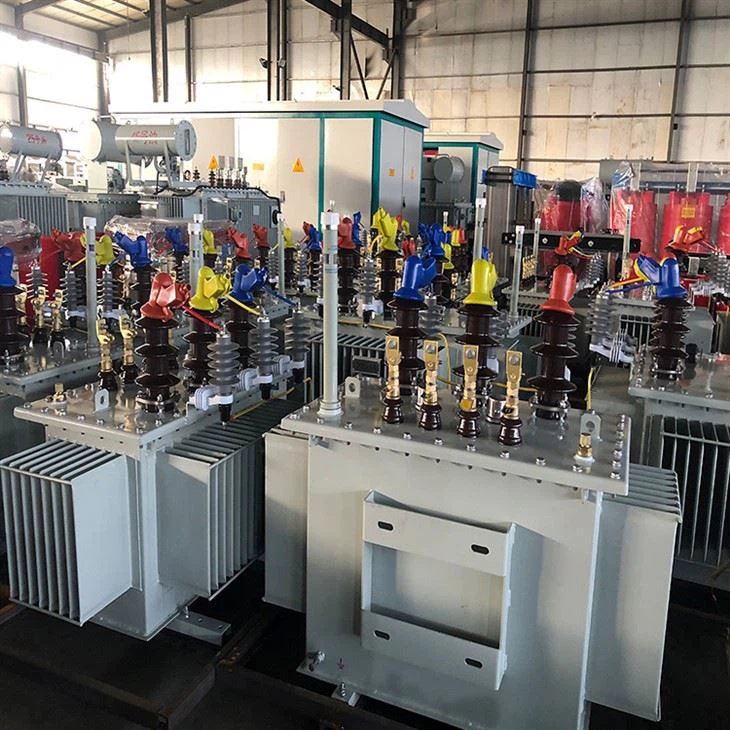

20ترانسفورماتور توزیع ولتاژ دوگانه 0 KVA 11kV 6.6kV 0.4kV
توان نامی: 200 کیلو ولت آمپر
ولتاژ نامی:11/6.6-0.4kV
جریان نامی: 10.5/17.5/288.68A
فرکانس نامی: 50 هرتز
نماد اتصال: Dyn11
تابع
1. مشخصات محصول
توان نامی: 200 کیلو ولت آمپر
ولتاژ نامی:11/6.6-0.4kV
جریان نامی: 10.5/17.5/288.68A
فرکانس نامی: 50 هرتز
تعداد فازها: 3 فاز
نماد اتصال: Dyn11
روش خنک کننده: ONAN
کلاس عایق: A
سطح عایق: LI 75 AC28 / LI AC3
2. استاندارد تست:
استاندارد IEC60076
3. آیتم تست
| 3.1اندازه گیری نسبت ولتاژ و تست گروه اتصال | |||||||
سیم پیچ HV1 | سیم پیچ LV | نسبت امتیازی | درصد انحراف ولتاژ | نماد اتصال | |||
موقعیت ضربه بزنید | ولتاژ （V） | ولتاژ （V） | AB٪2fab | قبل از میلاد / قبل از میلاد | CA٪2fca | ||
1 | 11550 | 28.875 | دین11 | ||||
2 | 11275 | 28.188 | |||||
3 | 11000 | 400 | 27.500 | ||||
4 | 10725 | 26.813 | |||||
5 | 10450 | 26.125 | |||||
سیم پیچ HV2 | سیم پیچ LV | نسبت امتیازی | درصد انحراف ولتاژ | نماد اتصال | |||
موقعیت ضربه بزنید | ولتاژ （V） | ولتاژ （V） | AB٪2fab | قبل از میلاد / قبل از میلاد | CA٪2fca | ||
1 | 7150 | 17.875 | دین11 | ||||
2 | 6875 | 17.188 | |||||
3 | 6600 | 400 | 16.500 | ||||
4 | 6325 | 15.813 | |||||
5 | 6050 | 15.125 | |||||
3.2 تست مقاومت سیم پیچ درجه دمای محیط | |||||||
سیم پیچی | موقعیت ضربه بزنید | مقدار اندازه گیری شده (Ω) | درصد عدم تعادل مقاومتی (درصد) | ||||
A-B | B-C | C-A | |||||
H.V | 1 | ||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
L.V | a-b | b-c | c-a | درصد عدم تعادل مقاومت (درصد) | |||
سیم پیچی | موقعیت ضربه بزنید | مقدار اندازه گیری شده (Ω) | درصد عدم تعادل مقاومتی (درصد) | ||||
A-B | B-C | C-A | |||||
H.V.2 | 1 | ||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
L.V | a-b | b-c | c-a | درصد عدم تعادل مقاومت (درصد) | |||
3.3 اندازه گیری مقاومت عایق | |||||||
سایت اندازه گیری | مقاومت عایق (MΩ) | ||||||
HV—LV به زمین | بزرگتر یا مساوی 1000 | ||||||
LV—HV به زمین | بزرگتر یا مساوی 1000 | ||||||
HV&LV به زمین | بزرگتر یا مساوی 1000 | ||||||
3.4 قدرت AC تست ولتاژ مقاومت | |||||||
قطعات تحت فشار | ولتاژ تست (kV) | مدت (s) | نتیجه | ||||
HV—LV به زمین | 60 | عبور | |||||
LV—HV به زمین | 60 | ||||||
3.5 بدون از دست دادن بار و بدون جریان بار | |||||||
ولتاژ متوسط (kV) | ولتاژ RMS (kV) | جریان بدون بار | از دست دادن بدون بار (W) | ||||
(درصد) | ارزش اندازه گیری شده | ||||||
0.4 | 0.4 | ||||||
3.6 تست ولتاژ القایی | |||||||
موقعیت ضربه بزنید
| اعمال ولتاژ (kV) | ولتاژ القایی (kV) | چند القایی | فرکانس (هرتز) | مدت (s) | نتیجه | |
L.V | H.V | ||||||
3 | |||||||
3.7 امپدانس (درصد) و آزمایش تلفات بار درجه دمای محیط | |||||||
سیم پیچی | موقعیت ضربه بزنید | اعمال جریان (A) | ولتاژ تست (KV) | امپدانس اتصال کوتاه (درصد) | از دست دادن بار (W) | ||
| ارزش اندازه گیری شده | ارزش اندازه گیری شده | ||||||
H.V- L.V | 3 | 10.5 | 0.4 | t=75 درجه I=ایران | t=75 درجه I=ایران | ||
| 3.8 تست مهر و موم | |||||||
روش آزمون | فشار (kPa) | فشار باقیمانده (کیلو پاسکال) | مدت (ساعت) | نتیجه | |||
فشار هوا | بدون نشتی | ||||||
سیم کشی ترانسفورماتور دو ولتاژ
سوالات متداول
1. ترانسفورماتور دو ولتاژ چیست؟
ترانسفورماتور توزیع ولتاژ دوگانه نوعی ترانسفورماتور است که می تواند چندین سطح ولتاژ خروجی را از یک ولتاژ ورودی فراهم کند. این امر با اتصال دو یا چند شیر ولتاژ روی سیمپیچهای ترانسفورماتور به پایانههای خروجی حاصل میشود.
سیم پیچ اولیه ترانسفورماتور دو ولتاژ برای اتصال به منبع برق با ولتاژ بالا، معمولاً در محدوده 15 کیلو ولت تا 33 کیلو ولت طراحی شده است. سیم پیچ ثانویه دارای چندین شیر است که می تواند به شبکه توزیع ولتاژ پایین، معمولاً در سطوح ولتاژ 400 یا 230 ولت متصل شود.
استفاده از ترانسفورماتور دو ولتاژ می تواند مزایای قابل توجهی را از نظر کارایی سیستم و صرفه جویی در هزینه ها ایجاد کند. با استفاده از یک ترانسفورماتور با چندین شیر، می توان سطوح ولتاژ متفاوتی را برای مصرف کنندگان مختلف، بسته به نیازهای خاص آنها تامین کرد. این می تواند به کاهش اتلاف انرژی و بهبود عملکرد کلی سیستم کمک کند.
یکی دیگر از مزایای استفاده از ترانسفورماتور دو ولتاژ این است که می تواند تعداد ترانسفورماتورهای مورد نیاز در شبکه توزیع را کاهش دهد. این می تواند کارکرد سیستم را ساده تر و مقرون به صرفه تر کند.
ترانسفورماتورهای دو ولتاژ علاوه بر استفاده در شبکه های توزیع برق معمولی، معمولاً در کاربردهای انرژی تجدیدپذیر نیز استفاده می شوند. به عنوان مثال، می توان از آنها در مزارع بادی یا نیروگاه های خورشیدی برای تبدیل خروجی متغیر ژنراتورها به ولتاژ پایدار مناسب برای توزیع استفاده کرد.
به طور کلی، ترانسفورماتور توزیع ولتاژ دوگانه راه حلی منعطف و کارآمد برای کاربردهای توزیع توان ارائه می دهد، سطوح ولتاژ متعدد را از یک منبع ورودی ارائه می دهد، در حالی که نیاز به ترانسفورماتورهای اضافی در شبکه را کاهش می دهد.
2. قیمت ترانسفورماتور 200 kva چند است
USD3221.٪ 7b٪ 7b1٪ 7d٪ 7d٪ 2fSET
